Как изготовить своими руками самодельную картофелесажалку?

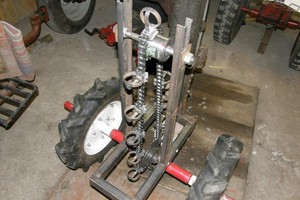

Картофелесажалка для мотолокаСельскохозяйственная техника является очень востребованной в условиях сельской местности. Но иногда возникает необходимость в выполнении особых задач. Для этого сельхозтехнику оснащают специальным навесным оборудованием.

Не стоит думать, что, имея мотоблок или мини-трактор, вы сможете выполнить любую задачу, связанную с работой на земле.

Если, скажем, вам потребуется постричь газон или посадить картофель, то одной этой техники будет недостаточно для выполнения подобных операций.

Землю чаще всего обрабатывают, чтобы посадить в неё картофель. Большинство из нас привыкли это делать вручную. Однако мини-трактор или мотоблок может заметно упростить выполнение этой задачи. Ведь при правильном подходе эту технику можно переоборудовать в картофелесажалку. Но нужно сразу приготовить к тому, что сделать это будет непросто. Сперва придётся овладеть определенными знаниями и умениями, чтобы можно было успешно выполнить эту работу.

Разновидности

Современные картофелесажалки для мотоблока могут отличаться по различным параметрам. И чтобы лучше себе представлять, на что способна каждая модель, рассмотрим их поподробнее.

На основании такого признака, как тип технологического процесса, картофелесажалки можно разделить на следующие виды:

  • Устройства, которые могут осуществлять посадку пророщенных клубней. Эти аппараты могут работать с плодами, имеющими развитые ростки, которые обычно прорастают примерно через 20 дней с момента их высадки в землю.
  • Картофелесажалки, позволяющие сажать непророщенные клубни. Создать идеальные условия хранения картофеля удается не всем. И часто это приводит к тому, что у них образуются ростки. Чтобы подобного не происходило, как раз и следует использовать такие устройства.
  • Картофелесажалки смешанного типа.

Ещё картофелесажалки можно разделить по количеству рядов. Принято выделять:

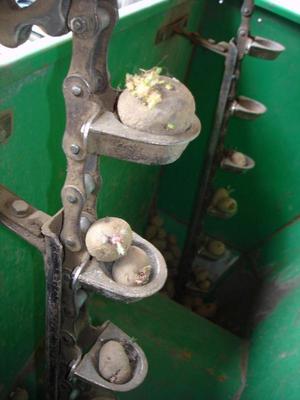

  • Принц действия картофелесажалкиОднорядные. Подобное навесное оборудование устанавливается путем соединения с мини-трактором. Они оборудованы одним резервуаром для картофеля. Как правило, подобный бункер вмещает в себя порядка 140 кг клубней.
  • Двухрядные. В конструкционном плане они не отличаются от устройств первого типа. Объединяет их то, что они предназначены для посадки картофеля на участках небольшой площади, на которых они могут двигаться со скоростью не более 15 км/ч. Но поскольку они имеют небольшие размеры, это обеспечивает им куда большую мобильность в отличие от аналогов.
  • Четырехрядные. Эти устройства можно использовать для посадки картофеля на участках площадью 2 га. Вся работа займет не более 1 часа. Эти устройства оснащены бункером, имеющим вместимость около 550 кг. Также они дополнительно оборудованы четырьмя элементами высадки.

Еще картофелесажалки можно разделить на основании типа их присоединения к движущему агрегату:

  • прицепные;
  • полунавесные;
  • навесные.

Инструкция

У многих садоводов, которых заинтересовала картофелесажалка, возникает немало вопросов, касающихся ее изготовления своими руками по готовым чертежам. В принципе эта задача не такая сложная. Нужно просто следовать указаниям чертежей, чего будет достаточно для того, чтобы изготовить работоспособный агрегат.

Материалы

Любому владельцу по силам сделать самостоятельно картофелесажалку. Дело в том, что с этой задачей может справиться каждый, даже если у него нет специализированных комплектующих и инструментов.

Чтобы изготовить самодельную картофелесажалку для мотоблока, необходимо подготовить следующие материалы:

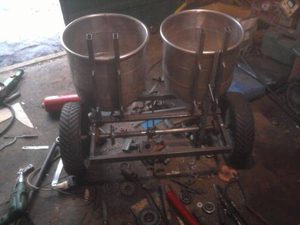

  • Как изготовить самодельную картофелесажалкуРама, основу которой образуют металлические трубы и уголки, посредством которых будут монтироваться к ней и другие элементы конструкции.
  • Бункер. Ёмкость, предназначенная для закладки клубней картофеля.
  • Шестерни. Рабочий элемент картофелесажалки, обеспечивающий функционирование механизма посадки.
  • Металлические части, необходимые для создания лунок, которые ко всему прочему могут закапывать их после посадки.
  • Колесная база.

Это обязательные элементы, которые должна иметь домашняя картофелесажалка. Их можно позаимствовать от старой сельскохозяйственной техники или изготовить своими руками. Также в процессе работы понадобится сварочный аппарат, болгарка, швеллеры, лонжероны и другие сопутствующие материалы.

При желании в дополнение к картофелесажалке можно изготовить самостоятельно и дозатор удобрений для нее. Такое устройство будет весьма удобным, ведь оно позволит сразу сажать картофель и удобрять лунки. Такая практика очень распространена, ведь при посадке картофеля ручным способом часто используется смесь золы и куриного помёта или навоз в сочетании с фосфорными удобрениями.

Однако вполне можно обойтись и без этого. Хотя всё-таки с удобрениями можно заметно улучшить результаты, ведь в результате проведения подкормок ускоряется созревание клубней, что особенно важно для нашей страны, где лето заканчивается довольно быстро.

Процесс изготовления

Чтобы создать своими руками картофелесажалку, необходимо придерживаться следующего алгоритма:

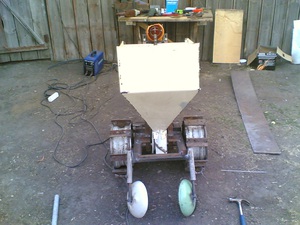

  • Самодельная картофелесажалка для мотоблокаПервым делом нужно изготовить рамную конструкцию, которая в нашем случае выступает основой для крепления других деталей. Рама будет изготавливаться из швеллеров номер 8. Из них необходимо сварить два продольных лонжерона, которые затем скрепляют друг с другом тремя поперечными стальными полосами.
  • В передней части приваривают арку с вилками крепления, направленными к центральной тяге.
  • Дополнительно можно установить пару стальных балок для усиления рамы. Их монтируют второй стороной к середине арки. После этого можно устанавливать опору подседельника, изготовленного из уголка 5 x 5 x 0,5 см. Его необходимо зафиксировать на лонжероне.
  • Затем к наклонным балкам нужно прикрепить пластичный кронштейн посредством сварки. Впоследствии в этом месте будет крепиться резервуар для картофеля.
  • Чтобы изготовить резервуар, нужно взять обычную фанеру толщиной около 12 мм. Из нее вырезаем стороны бункера. Далее их соединяем при помощи стальных углов. В целях защиты короба от влаги, его следует покрыть слоем олифы.
  • В резервуар можно вставить резиновые листы. Они не дадут картофелю биться об стенки во время движения. Затем бункер фиксируется к кронштейну на 2 болта.
  • Теперь необходимо закрепить в нижней части рамы колесную ось и рыхлитель. Чтобы сделать всё правильно, полезно посмотреть вначале чертежи картофелесажалки, сделанной своими руками опытными мастерами. Из них можно узнать, как будет должно выглядеть готовое изделие.
  • Колесная ось в конструкционном плане включает множество разных элементов. В качестве основы для нее можно использовать металлическую трубу, на концах которой устанавливают цапфы. Трудно сказать, каких она должна быть размеров. Всё зависит от диаметра выбранной трубы.
  • По этой причине цапфы обязательно подгоняют под эти размеры на токарном станке.
  • В металлической трубе необходимо проделать отверстия для установки специальных штифтов с шипами. Когда они будут готовы, их обязательно заваривают.
  • Установка колесной оси производится с использованием металлических прижимов. В качестве крепежей используют четыре болта M16.
  • Делать колесную базу своими руками необязательно. Ее можно позаимствовать от старой техники сельхозназначения, у которой наверняка остались в пригодном состоянии колёса.
  • После того как вопрос с колесами будет решен, на них приваривают ступицы, далее на них насаживают по два подшипника. После этого подшипники нужно надеть на шипы, не забыв про прокладку из войлока, которая поможет защитить их от грязи.

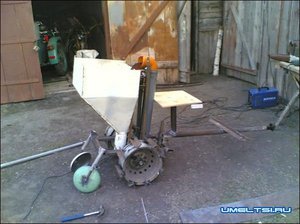

  • Как сделать картофелесажалку своим рукамиЭлементы, которые держат рыхлители, как правило, имеют вид квадратной конструкции, образованной стальными штангами, которые сварены между собой. На каждый конец квадрата приваривают по обойме из листовой стали 6 мм. Впоследствии внутри них будут размещены стойки культиваторных лопастей.
  • Сеятель для этого устройства можно сделать из металлической трубы диаметром до 10 мм. Но учтите, что стенка трубы должна иметь толщину как минимум 3 мм. Это гарантия того, что конструкция не деформируется во время работы.
  • К нижней части трубы нужно приварить бороздорез. Его делают из листовой стали толщиной 6 мм.
  • Также к раме нужно приварить сиденье для оператора и подставку для ног.
  • Если говорить о рамной конструкции сиденья, то его делают из уголков, которые сваривают друг с другом. Для изготовления сиденья можно использовать обычные доски, которые рекомендуется обтянуть любым имеющимся под рукой мягким материалом – например, поролоном.

В целом специалисты не сообщают точных размеров для самодельной картофелесажалки. Их нужно выбирать с привязкой к конкретным задачам. Однако если вы будете придерживаться вышеописанной схемы, то всё равно получите рабочий агрегат, который справится со своей задачей.

На основе этой схемы можно сделать самодельную картофелесажалку для Т-25. Помните, что здесь неважно, какая техника будет выполнять роль основной тяги — мотоблок или мини-трактор. Естественно, они будут отличаться друг от друга мощностью, но при этом в конструкционном плане такие картофелесажалки будут одинаковыми.

Дополнительные советы

После того как вы сделаете сажалку для мотоблока своими руками, вам необходимо узнать, как правильно сажать картофель с помощью этого оборудования:

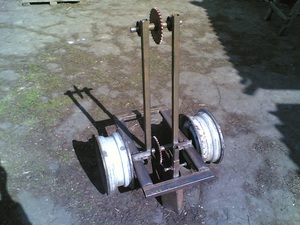

  • Материалы для изготовления картофелесажалкиПрежде всего, необходимо наполнить бункер картофелем. Сверху на него укладывают несколько мешков с картошкой. Так вы сэкономите время, когда в бункере закончатся клубни и потребуются новые.
  • Чтобы посадить картофель с помощью этого оборудования, это нужно делать вдвоём. Тогда один человек занимает место оператора, которое находится на картофелесажалке. Его помощник располагается на мини-тракторе или мотоблоке.
  • Двигаться на картофелесажалке необходимо медленно, со скоростью не выше 1 км/ч.
  • Оператор такой картофелесажалки должен периодически кидать клубни в клубнепроводы, которые находятся по обеим сторонам техники.
  • Когда все лунки будут заполнены клубнями, их засыпают землей. Это легко сделать с помощью дисков, которые и были разработаны для этого. Они крутятся, в результате чего лунки засыпаются землей.

Заключение

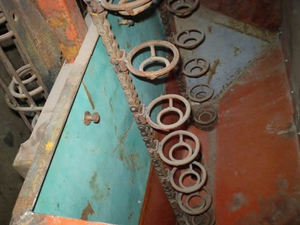

Особенности изготовления картофелесажалкиБольшинство отечественных огородников привыкли сажать картофель ручным способом. При этом многие не представляют, что эту работу можно упростить, если использовать самодельную картофелесажалку. Это отличное решение для огородников, которые имеют земельные участки большой площади.

Сделать ее своими руками довольно просто. Для этого не потребуется ни специальных знаний, ни инструментов. Изготовить рабочий агрегат для мотоблока можно из металлической трубы, фанеры и других материалов, которые наверняка найдутся в каждом хозяйстве. Главное — на протяжении всей работы придерживаться описанного алгоритма действий.
